其实C-276哈氏合金属于镍-钼-铬-铁-钨系镍基合金，是现代金属材料中最耐蚀的一种。主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐，在低温与中温盐酸中均有很好的耐蚀性能，哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。
它的机械性能怎么样？

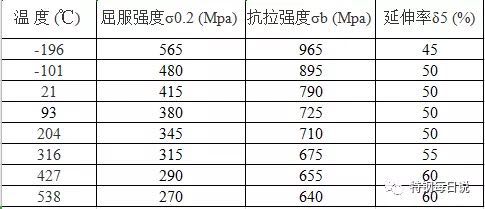

典型的C-276合金的拉力试验结果如下表所示，其材料是在1150℃固溶，并以水急冷。下图是具体的性能特性：
对C-276合金进行冷变形加工会使其强度增加。在对其进行冲击试验时，V形槽冲击试样采用10mm厚的板材(板材要经过退火处理)，如果试样是采用焊接的试样，则在同样的温度范围，它会显示出一定的柔韧性，这是因为焊缝的原因。板材冲击试验结果如下，所示。
它的耐蚀性能怎么样呢？
耐蚀肯定和它所含的成分有关系，里面的成分如下：C≤0.01. Si≤0.08. S≤≤0.001. P≤0.015. Mn≤1.0. Co≤2.50 Cr15.0-16.5 V0.1-0.3 Mo15.0-17.0 Fe：4.0-7.0 W：3.0-4.5。从成分上可以看出来哈氏C-276合金属于镍-钼-铬-铁-钨系镍基合金。它是现代金属材料中最耐蚀的一种。主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐，在低温与中温盐酸中均有很好的耐蚀性能。但哈氏C-276合金中没有足够的Cr来耐强氧化性环境的腐蚀，。
这种钢材一般在什么领域使用的多？
在最近十年以来主要用于苛刻的腐蚀环境的化工、石油化工、烟气脱硫、纸浆和造纸、环保等工业领域有着相当广泛的应用。
